Prüffeldversorgung für PKW Getriegbe

Prüffeldversorgung

Ölzentrale zur Versorgung von bis zu 14 EOL-Prüfständen

EOL Prüfstände dienen der Endprüfung von PKW-Getrieben in der Produktionskette. Auf den Prüfständen werden alle Fahrsituationen des Fahrzeuges simuliert und dazu werden die Getriebe permanent mit hochreinem Öl gespült und gereinigt. Dieses Verfahren ermöglicht Lifetime-Schmierungen der Getriebe und sichert so eine lange Lebensdauer des Getriebes.

Die Ölzentrale reinigt sowohl fabrikneues Öl, als auch verschmutztes Öl aus dem Rücklauf der Prüfstände in mehreren Stufen. Dazu werden Reinigungszentrifugen und mehrstufige Filter eingesetzt.

Die Hauptkomponenten der Anlage sind:

  • Reinöltank, mit 2 Förderpumpen
  • Schmutzöltank, mit 1 Förderpumpe
  • Hoppertank, mit 1 Förderpumpe
  • 2 Zentrifugen
  • Filtereinheit mit:
    • Hauptfilter
    • Polizeifilter
  • SPS-Steuerung

Zentrifuge

Die Zentrifuge reinigt das Öl und fördert dieses in den Schmutzöltank.

  • Die Rotordrehzahl der Zentrifuge beträgt 3000 1/min.
  • Überwacht durch Schwingungssensoren
  • Stop bei Entstehen einer Unwucht.

Wartungsmöglichkeit der Zentrifugen im Betrieb

Für den Fall, dass die Zentrifugen während des laufenden Betriebs gewartet werden, besteht die Möglichkeit, das vom Prüffeld zurückkommende Öl direkt über den Filter in den Reinöltank zu leiten.

Schnittstellen

Die Steuerungen aller Stationen sind über das übergeordnete SCADA-System verbunden, worüber ein permanenter Informationsaustausch stattfindet.

Auf den Einzelstationen gibt es einen Empfangs- und einen Sendedatenbaustein für die Versorgungs- und Aufbereitungsanlage. In diesen Datenbausteinen werden alle wichtigen Informationen zwischen der angeschlossenen Station und der Versorgungs- und Aufbereitungsstation ausgetauscht.

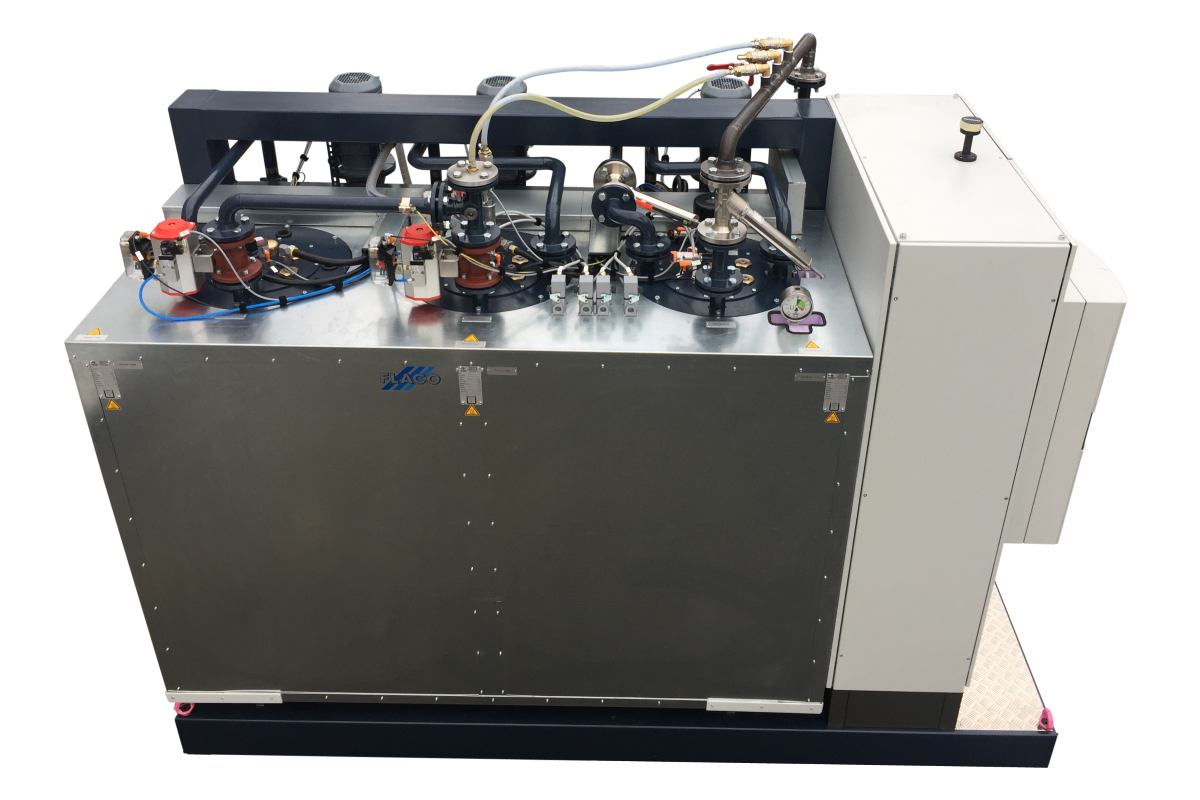

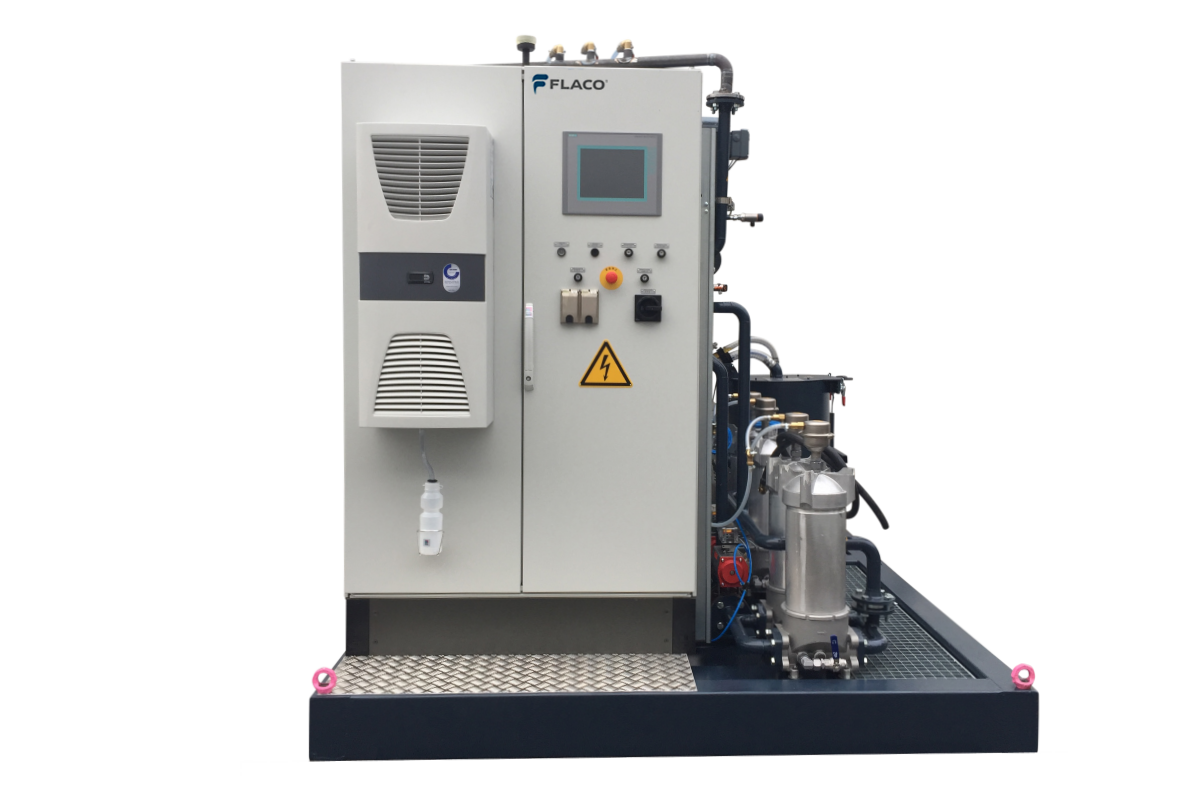

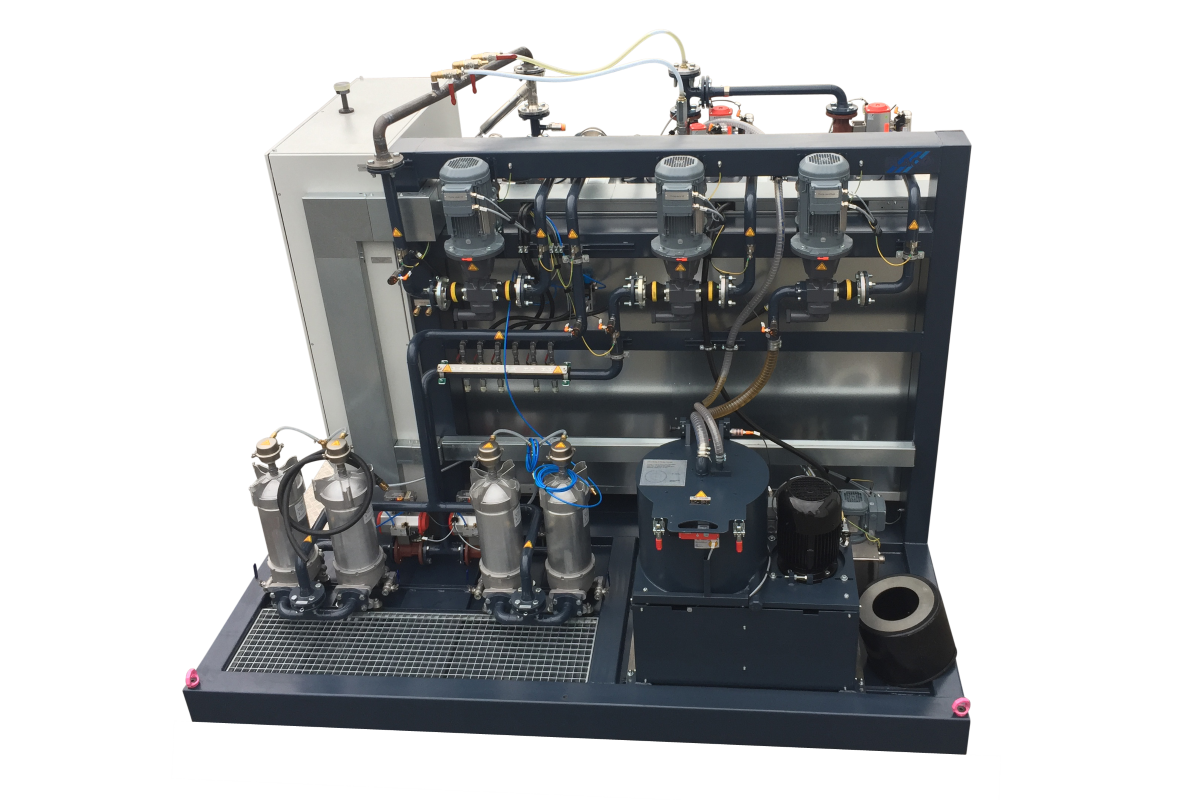

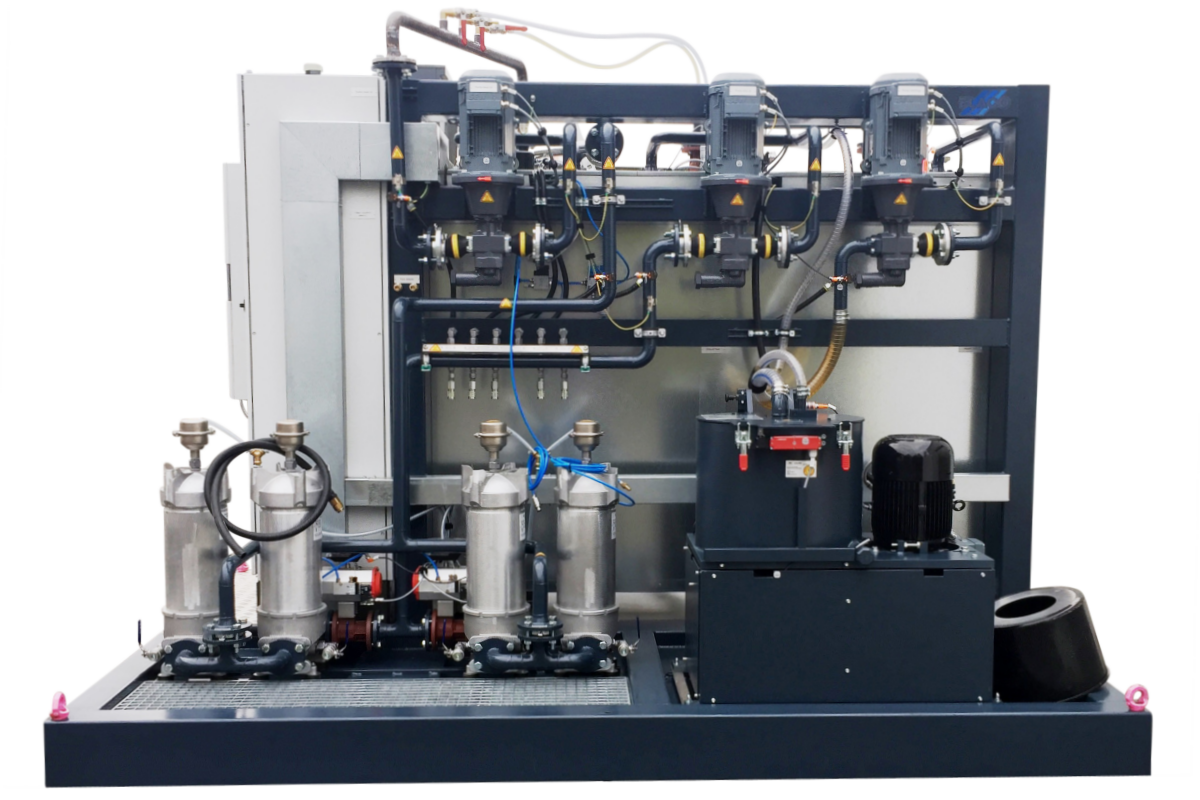

Bildergalerie
